作者: Potter White
日期: 2025年7月

项目概述 (Project Overview)

背景 (Situation): 在一个基于Rockchip RK3568 SoC的定制化产品开发项目中，我负责对板载的千兆以太网接口（GMAC1, ethernet@fe010000）进行初次的功能Bring-up。在初始BSP配置下，该网络接口未能被内核正确初始化，日志显示Cannot attach to PHY和Failed to reset the dma等错误。

我的职责与贡献 (My Role & Contributions): 作为项目的BSP工程师，我负责诊断并解决此底层软硬件集成问题。我的主要工作包括：

执行了端到端的系统性排查，覆盖了从物理电路到内核驱动的全链路。
精确定位了问题根源，将其归因于设备树（DTS）中关于GMAC1的时钟树、引脚功能（pinctrl）配置与硬件设计不匹配。
主导并实施了设备树的修正方案，成功使能网络接口并确保其稳定运行。
通过iperf进行了性能验证，确认网络吞-吐量达到千兆以太网的设计标准。
将调试过程沉淀为一套标准作业程序 (SOP)，用于指导未来类似外设的Bring-up工作。

我的方法论：嵌入式外设Bring-up标准作业程序 (SOP)

我总结了一套系统性的硬件Bring-up工作流。该流程将问题排查结构化，通过分阶段、多层次的验证，能够定位并解决从物理层到驱动层的部分复杂问题,并大量缩短调试时间。

第一部分：标准化移植流程 (Standard Porting Workflow)

此流程用于在硬件设计已知且大概率正确, 且串口功能稳定可用的情况下，进行设备树（DTS）和phy驱动调试。

感兴趣可以看我的日志: GMAC Bring Up Work Flow

第二部分：异常诊断清单 (Troubleshooting Checklist)

当标准化流程不成功，或怀疑硬件存在未知问题时，此清单提供了一个从物理层到控制层的系统性排查路径。

感兴趣可以看我的日志: GMAC Bring-Up Debug Strategies

SOP流程图

  info

graph TD
    %% === 定义与样式 ===
    classDef dark_main fill:#2c3e50,color:white,stroke:#8e9eab;
    classDef dark_debug fill:#4b3e58,color:white,stroke:#b8a3d3;
    classDef dark_decision fill:#27ae60,color:white,stroke:#88d1a1;
    classDef dark_result_ok fill:#16a085,color:white,stroke:#72d6c1;
    classDef dark_result_fail fill:#c0392b,color:white,stroke:#e69a93;

    %% === 主流程 (左侧) ===
    subgraph "标准化移植流程 (Standard Porting Workflow)"
        direction TB
        S[<b>开始</b>]:::dark_main
        A[<b>1. 硬件接口确认</b></br>GMAC0或GMAC1]:::dark_main
        B[<b>2. 时钟模式分析</b></br>25MHz与125MHz两种时钟的流向]:::dark_main
        C[<b>3. 设备树DTS适配</b></br>从瑞芯微的ModeConfig手册里节选正确dts配置]:::dark_main
        D[<b>5. 编译与验证</b>]:::dark_main

        S --> A --> B --> C --> D
    end

    %% === 决策点 (中央) ===
    F{"<div style='text-align:center'><i class='fa fa-question-circle'></i> <b>验证</b><br>网络是否正常工作?</div>"}:::dark_decision
    D --> F

    %% === 诊断流程 (右侧) ===
    subgraph "异常诊断锦囊 (Troubleshooting Checklist)"
        direction TB
        G["<div style='text-align:left; padding:10px;'><i class='fa fa-bolt'></i> <b>物理层健康检查 (L1)</b><br>- 电源 (Power Rails)<br>- 复位信号 (Reset Signal)<br>- 参考时钟 (Reference Clock)</div>"]:::dark_debug
        H["<div style='text-align:left; padding:10px;'><i class='fa fa-bullseye'></i> <b>控制通路验证 (L2)</b><br>- U-Boot 'mii read'<br>- Kernel 'sysfs' </div>"]:::dark_debug
        I["<div style='text-align:left; padding:10px;'><i class='fa fa-cogs'></i> <b>关键逻辑审查 (Logic Review)</b><br>- 硬件模式 (Strapping Pins)<br>- 时钟流向 (Clock Direction)</div>"]:::dark_debug

        G --> H --> I
    end

    %% === 成功/失败出口 ===
    SUCCESS[<b><i class='fa fa-check-circle'></i> 成功</b>]:::dark_result_ok
    FAILURE["<div style='text-align:left; padding:10px;'><i class='fa fa-undo'></i> <b>修正并迭代</b><br>根据诊断结果<br>返回<b>阶段3或4</b><br>重新适配DTS</div>"]:::dark_result_fail

    %% === 流程连接 ===
    F -- "是 (Yes)" --> SUCCESS
    F -- "否 (No)" --> G
    I --> FAILURE
    FAILURE -.-> C & D

项目成果与验证 (Results & Verification)

遵循上述方法论，问题最终被精确定位并解决。通过对设备树的系统性修正，dma reset错误消失，网络接口成功初始化。

为了验证功能的完整性和性能，我使用iperf工具进行了全面的网络吞吐量测试。测试结果表明，网络接口性能表现出色，完全达到了设计预期。

TCP 吞吐量测试 (RK3568 <-> PC)

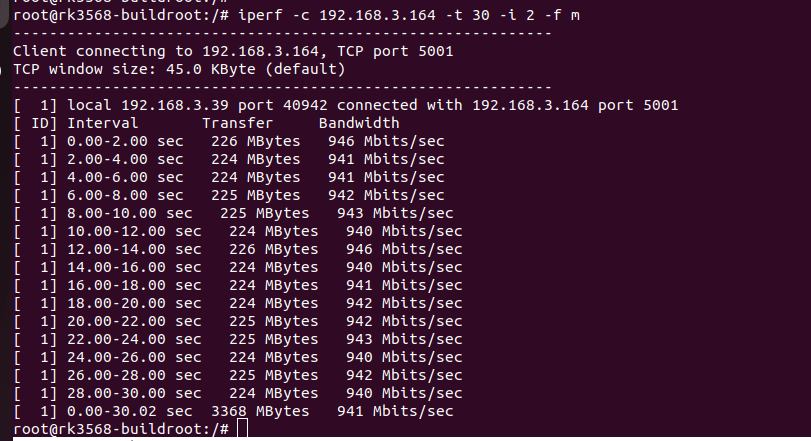

上行 (RK3568 -> PC): 941 Mbits/sec

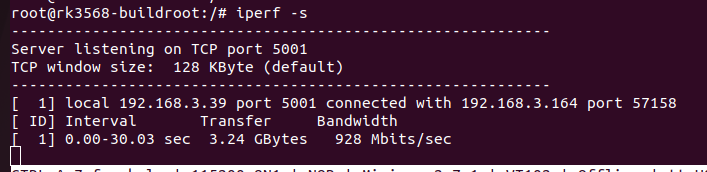

下行 (PC -> RK3568): 928 Mbits/sec

结论: TCP吞吐量已达到千兆以太网的理论上限，证明数据通路高效且稳定。

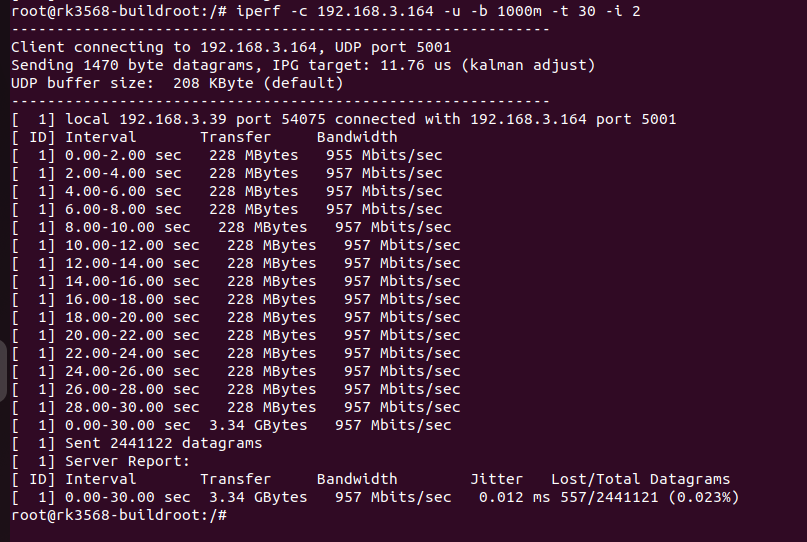

UDP 压力测试 (RK3568 <-> PC, @1Gbps)

下行丢包率: 0.023%

结论: 在极限带宽压力下，丢包率极低，表明系统处理网络数据包的能力非常稳健。

技术栈与工具 (Tech Stack & Tools)

硬件平台: Rockchip RK3568 SoC, YT8251SC 千兆以太网PHY芯片
软件环境: Linux Kernel 5.10, U-Boot, Buildroot
核心技术: Embedded Linux BSP, Device Tree (DTS), Kernel Drivers (stmmac), MDIO/RGMII Protocols
调试工具:
- 硬件: 示波器, 万用表, 串口
- 软件: dmesg, printk, sysfs , iperf, mii-tool
